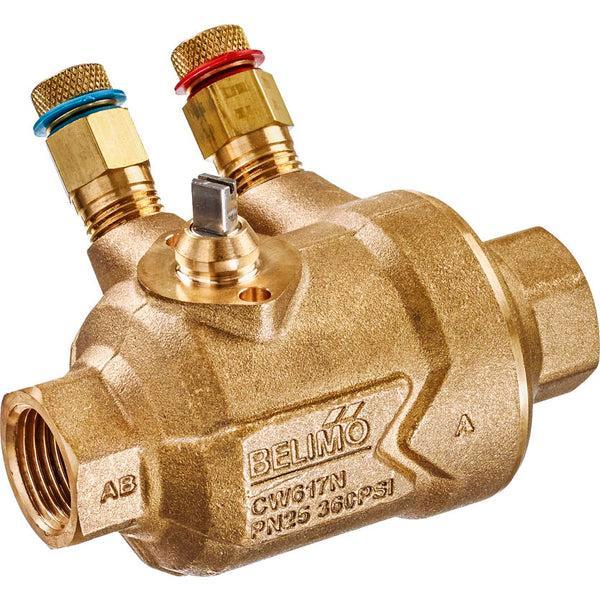

Vanne de zone Belimo PI Rp3/4 Kvs0.98 Ports de mesure

Il s'agit d'une vanne de zone indépendante de pression à 2 voies (PIQCV) avec un boîtier en laiton et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 20 et la taille du port est Rp 3/4 pouce avec des filetages femelles. La vanne de régulation de pression intégrée permet un débit constant et atteint une autorité de vanne de 1, indépendamment de la pression différentielle. Le débit reste constant à chaque position d'ouverture, même en présence de variations de pression et dans la plage de charge partielle, garantissant un contrôle stable. Un contrôle de débit proportionnel est assuré par la conception spéciale de la bille. Cette vanne possède deux ports de mesure (P1 et P3) qui permettent de déterminer la chute de pression totale à travers la vanne. La mesure de la pression différentielle optimise le réglage de la pompe en réduisant la hauteur de la pompe pour maintenir la pression différentielle minimale requise (0,16 bar) au point hydraulique le plus éloigné. La pression différentielle maximale est de 3.5 bar . La vanne peut fonctionner entre 2 et 90 °C (36 à 194 °F). La valeur Kv de la vanne est de 0,98 m3/h, ce qui équivaut à une valeur Cv de 1,13 gpm. La vanne est conçue pour être utilisée avec l'actionneur Belimo 3 points ou modulant. L'installation des actionneurs Belimo ZoneTight sur cette vanne est facile - il suffit de la clipser en place. La direction de l'écoulement, indiquée par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager la vanne à boisseau sphérique.
