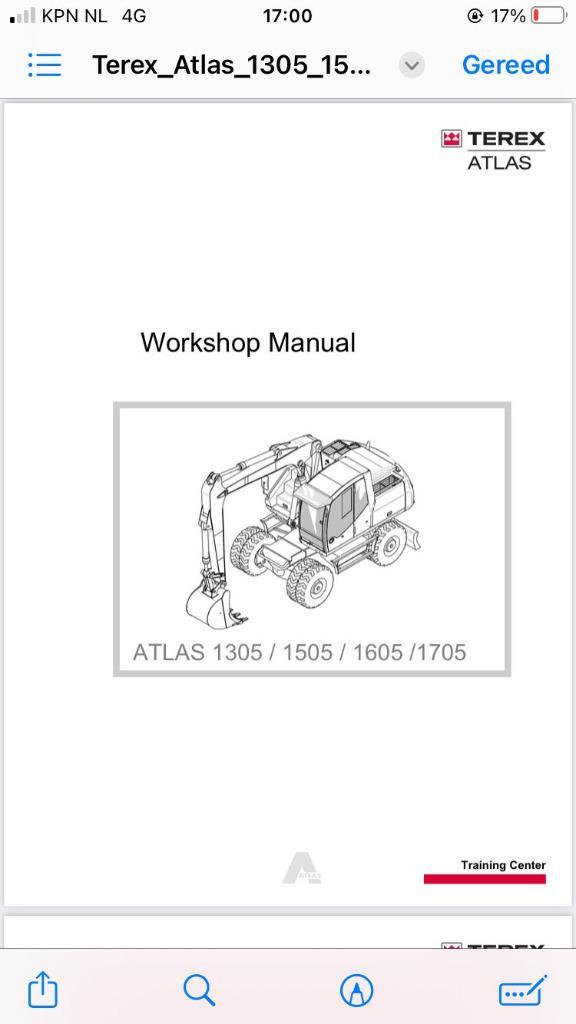

De gedetailleerde beschrijving van de servicehandleiding voor Terex-graafmachines 1305/1505/1605/1705
Dit Werkplaatshandboek is expliciet opgesteld voor servicemonteurs van de ATLAS TEREX-organisatie. Maar deze onderhoudshandleiding zal worden begrepen voor beginnende meesters en eigenaars van deze graafmachines. De graafmachines 1305/1505/1605/1705 zijn multifunctionele, krachtige machines die in staat zijn om snel en efficiënt een groot aantal werkzaamheden uit te voeren op verschillende terreinen van de bouw en openbare voorzieningen.
Een onderscheidend kenmerk van deze Terex-graafmachines is een comfortabele cabine, die alles heeft wat nodig is om maximaal comfort voor de machinist te garanderen. De Terex-handleiding bevat technische informatie voor onderhoud en reparatie, unieke en montage-instructies, stapsgewijze aanbevelingen voor onderhoud en demontage van onderdelen, afbeeldingen, schema's en vele andere. Lees voor gebruik deze handleiding en gebruik deze bij elke reparatie en onderhoud.
Over het algemeen werken servicetechnici onder hun verantwoordelijkheid voor industriële veiligheid tijdens onderhouds- en reparatiewerkzaamheden aan ATLAS TEREX-producten om persoonlijke en materiële schade te voorkomen; het is noodzakelijk om alle nuttige veiligheidsinstructies en wettelijke voorschriften in acht te nemen.
Deze handleiding wordt gepresenteerd in PDF-formaat, zodat u de informatie kunt vinden die u nodig hebt en alle tekst of afzonderlijke pagina's kunt afdrukken. Voor het gemak raden we het gebruik van Adobe PDF Reader aan om ervoor te zorgen dat alle afbeeldingen correct worden weergegeven. Raadpleeg de bedieningshandleidingen voor de verzorging en het onderhoud van de machine. Naast deze gids bieden we u ook een verscheidenheid aan diagrammen en schema's van verschillende interne gegevenssystemen van graafmachines.
Modellen:
1305 Mobiel
1505 Mobiel
1605/1705 Mobiel
Inhoud:
1. Technische gegevens
2. Weergave en bediening
3. Motor
4. Voertuigmotor
5. Pompen
6. Stuurautomaatapparatuur
7. Bedieningsblok
8. Aansluiting hoofdrotatie
9. Zwenkende tandwielen en motor
10. Drukinsteltabellen/instelvoorschriften
11. Cilinders
12. Hydraulische toebehoren
13. Airconditionersysteem
14. Powershift-transmissie
15. Elektriciteit
16. Assen
17. Hydraulische schakelschema's (niet inbegrepen)
18. Onderhoud
19. Diversen
